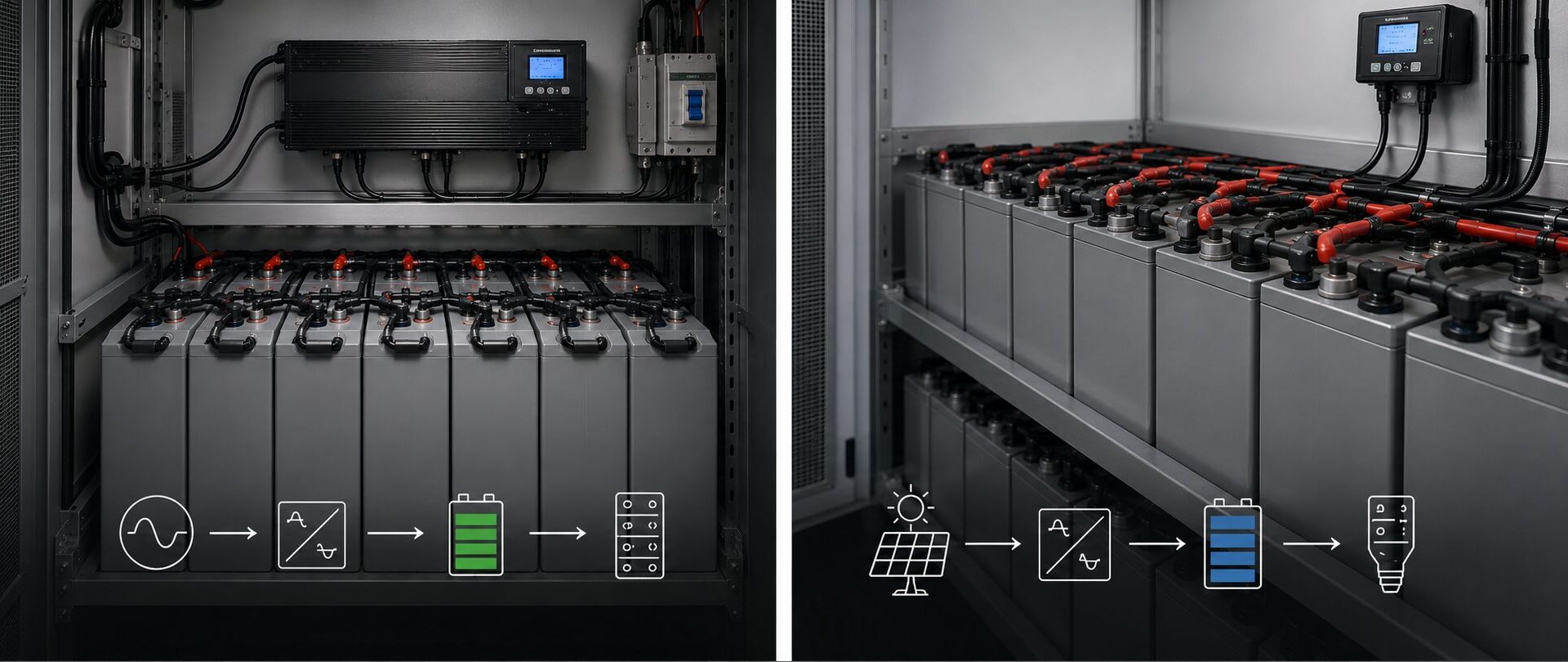

Буферный и циклический режим работы АКБ: в чём разница и как выбрать подходящий аккумулятор

Режим работы аккумулятора определяет, как часто батарея разряжается, насколько глубоко отдаёт накопленную энергию и сколько времени находится на подзаряде. От этого зависят выбор технологии АКБ, требования к зарядному устройству и ожидаемый ресурс системы.

В буферном режиме аккумулятор большую часть времени остаётся заряженным и включается при отказе основного питания. В циклическом режиме разряд и последующий заряд регулярно повторяются. На практике также встречается смешанная эксплуатация, сочетающая оба сценария.

Что такое режим работы аккумулятора

Режим работы АКБ — это совокупность условий заряда и разряда: частота включения нагрузки, глубина разряда, продолжительность автономной работы, температура и скорость восстановления заряда.

Определить режим необходимо до выбора батареи, потому что одинаковая номинальная ёмкость не означает одинаковую пригодность для резервной и циклической эксплуатации.

Почему режим важен при выборе АКБ

От режима зависят:

• требуемая мощность батареи;
• допустимая глубина разряда;
• календарный и циклический ресурс;
• алгоритм заряда;
• время восстановления ёмкости;
• периодичность диагностики;
• требования к температуре и обслуживанию.

Если батарея, рассчитанная преимущественно на резервную работу, регулярно подвергается глубоким разрядам, её характеристики могут снижаться быстрее ожидаемого.

Что такое буферный режим работы АКБ

Буферный режим — это эксплуатация, при которой аккумулятор постоянно подключён к зарядному устройству, поддерживается в заряженном состоянии и питает нагрузку преимущественно при отключении основного источника.

Как работает аккумулятор в буферном режиме

В нормальных условиях нагрузку питает сеть или другой основной источник. Зарядное устройство поддерживает батарею в заряженном состоянии.

При отключении питания АКБ принимает нагрузку. После восстановления сети зарядное устройство восполняет отданную ёмкость, и батарея снова переходит в режим ожидания.

Так работают аккумуляторные системы в:

• источниках бесперебойного питания;
• центрах обработки данных;
• телекоммуникационном оборудовании;
• системах безопасности;
• аварийном освещении;
• энергетических и промышленных объектах.

Что влияет на ресурс в буферном режиме

Даже если разряды происходят редко, батарея продолжает стареть. На её состояние влияют:

• повышенная температура;
• неправильное буферное напряжение;
• хронический недозаряд;
• частые или глубокие аварийные разряды;
• медленное восстановление заряда;
• разбалансировка элементов;
• плохие контакты;
• несоответствие зарядного алгоритма технологии АКБ.

Для ИБП с коротким временем автономии важно учитывать не только ёмкость в ампер-часах, но и способность батареи отдавать высокий ток.

Что такое циклический режим работы АКБ

Циклический режим — это эксплуатация, при которой аккумулятор регулярно отдаёт часть накопленной энергии, после чего снова заряжается.

Такой режим характерен для:

• автономных систем электропитания;
• объектов с нестабильной сетью;
• гибридных энергетических установок;
• систем снижения пиков потребления;
• удалённых телекоммуникационных объектов;
• оборудования, регулярно работающего от батареи.

Что считается циклом аккумулятора

Цикл не всегда означает полный разряд от полностью заряженного состояния до минимально допустимого уровня. На практике батарея может отдавать только часть доступной ёмкости.

Частичные разряды также влияют на износ. Поэтому количество циклов необходимо оценивать вместе с глубиной разряда, температурой, током нагрузки и условиями заряда.

Как глубина разряда влияет на ресурс

Глубина разряда показывает, какая доля доступной ёмкости была отдана аккумулятором.

В общем случае более глубокие регулярные разряды сильнее нагружают батарею. Снижение глубины разряда часто позволяет увеличить количество рабочих циклов, но точная зависимость определяется конструкцией конкретной серии.

Указывать циклический ресурс без условий испытания некорректно. Одно и то же количество циклов может соответствовать разной глубине разряда, температуре и конечному напряжению.

Требования к заряду

После каждого разряда батарея должна своевременно восстановить заряд. Если АКБ не успевает полностью зарядиться до следующего цикла, постепенно развивается хронический недозаряд.

Зарядное устройство должно соответствовать технологии батареи и обеспечивать:

• подходящее зарядное напряжение;
• допустимый зарядный ток;
• достаточное время восстановления;
• температурную компенсацию, если она предусмотрена;
• контроль перегрева и отклонений.

Чем отличается буферный режим от циклического

Реальная система может работать в смешанном режиме. Например, ИБП формально относится к резервному питанию, но при нестабильной сети батарея может разряжаться несколько раз в неделю. В таком случае необходимо учитывать и календарный, и циклический ресурс.

Какие аккумуляторы подходят для разных режимов

Выбирать АКБ только по названию технологии нельзя. Внутри одной технологии могут существовать серии с разными разрядными и ресурсными характеристиками.

Открытые аккумуляторы OPzS

Батареи с жидким электролитом применяются в стационарных системах постоянного тока и резервного питания. Отдельные серии способны работать и при регулярных разрядах.

Они требуют подходящих условий размещения, контроля электролита и технического обслуживания.

Герметизированные AGM-аккумуляторы

AGM широко применяются в ИБП и других резервных системах. Некоторые серии рассчитаны на высокие токи короткого разряда, другие обладают повышенной устойчивостью к циклированию.

При выборе необходимо изучать разрядные таблицы конкретной модели.

Гелевые аккумуляторы и OPzV

Гелевые батареи не требуют регулярного долива воды при штатной эксплуатации. Они используются в стационарных системах и могут сочетать постоянный подзаряд с периодическими разрядами.

Допустимая глубина и частота циклов определяются технической документацией серии.

Как выбрать аккумулятор по режиму работы

До подбора необходимо определить:

• назначение батареи;
• мощность нагрузки;
• требуемое время автономии;
• рабочее напряжение;
• частоту разрядов;
• типичную и максимальную глубину разряда;
• время между циклами;
• температуру в месте установки;
• возможности зарядного устройства;
• условия обслуживания.

Для коротких высокотоковых разрядов расчёта только по ампер-часам недостаточно. Нужно учитывать, какую мощность батарея способна отдать за требуемое время до заданного конечного напряжения.

Почему нельзя выбирать АКБ только по ёмкости

Две батареи одинаковой ёмкости могут различаться по:

• разрядной мощности;
• допустимой глубине разряда;
• количеству циклов;
• календарному ресурсу;
• времени восстановления заряда;
• рабочей температуре;
• требованиям к обслуживанию.

Номинальная ёмкость указывается для определённого режима разряда. Поэтому значение в ампер-часах необходимо сопоставлять с током, временем автономии и разрядными характеристиками конкретной серии.

Типовые ошибки при выборе

Наиболее распространённые ошибки:

• применение резервной батареи для ежедневных разрядов без проверки циклического ресурса;
• выбор только по номинальной ёмкости;
• игнорирование глубины разряда;
• сравнение количества циклов без условий испытания;
• одинаковые настройки заряда для разных технологий;
• неполное восстановление заряда между циклами;
• недооценка частоты отключений;
• отсутствие температурного контроля;
• замена АКБ без проверки зарядного оборудования.

Часто задаваемые вопросы

Можно ли использовать буферный аккумулятор в циклическом режиме

Иногда можно, если это допускается документацией конкретной серии. Без проверки циклических характеристик ресурс может оказаться ниже ожидаемого.

Что важнее: срок службы или количество циклов

Для резервной системы важнее календарный ресурс, для регулярно разряжаемой — циклический. В смешанном режиме необходимо учитывать оба показателя.

Считается ли короткое отключение полным циклом

Не всегда. Частичный разряд вносит вклад в износ, но может учитываться как часть эквивалентного полного цикла.

Подходит ли одна батарея для ИБП и автономной системы

Необязательно. Для ИБП часто важны высокая мощность и длительное ожидание, а для автономной системы — устойчивость к регулярным разрядам.

Заключение

В буферном режиме аккумулятор постоянно поддерживается в заряженном состоянии и включается при отказе основного питания. В циклическом режиме разряды и заряды повторяются регулярно.

Для правильного выбора необходимо учитывать не только ёмкость, но и мощность нагрузки, частоту и глубину разрядов, температуру, время восстановления заряда и характеристики зарядного оборудования.

Чтобы подобрать подходящую серию Hoppecke, следует заранее подготовить данные о напряжении системы, нагрузке, времени автономии и фактическом режиме эксплуатации объекта.
