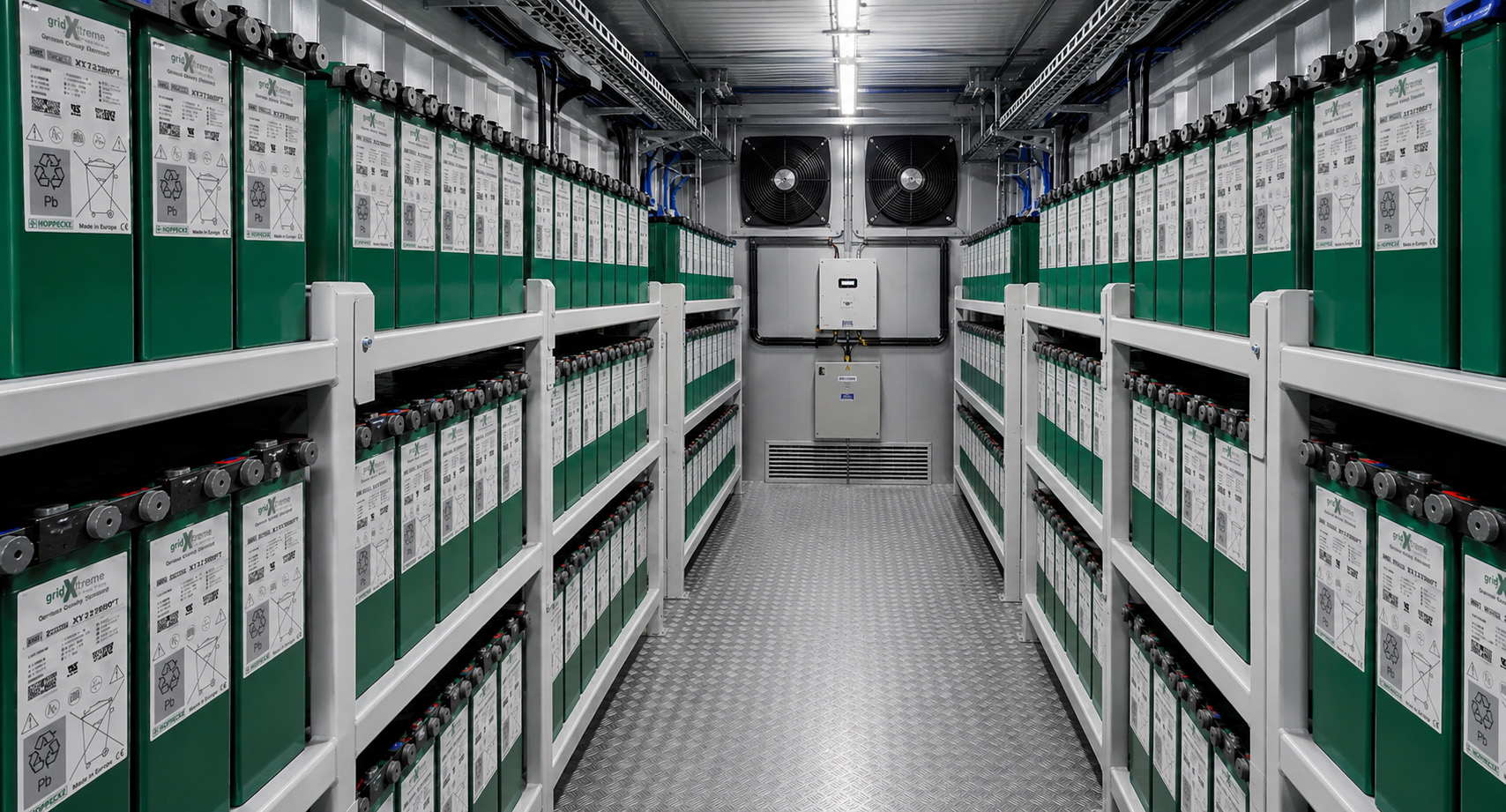

Как правильно организовать аккумуляторное помещение: вентиляция, температура и требования безопасности

Надёжность стационарной аккумуляторной системы зависит не только от качества батарей. На срок службы АКБ, доступную ёмкость и безопасность эксплуатации влияют вентиляция, температура, планировка помещения, режим заряда и техническое обслуживание.

Аккумуляторное помещение необходимо рассматривать как часть общей системы резервного электропитания. Его параметры учитывают одновременно с выбором аккумуляторов, зарядного устройства, стеллажей и схемы подключения.

Что такое аккумуляторное помещение

Аккумуляторное помещение — это специально подготовленная комната или выделенная техническая зона для размещения стационарных аккумуляторных батарей и связанного с ними оборудования.

Такое помещение должно:

• обеспечивать необходимый воздухообмен;
• поддерживать стабильную температуру;
• защищать персонал от электрических и химических рисков;
• обеспечивать доступ к батареям;
• исключать механическое повреждение оборудования;
• создавать условия для диагностики и обслуживания.

Отдельная комната требуется не во всех случаях. Некоторые герметизированные аккумуляторы можно размещать в общем техническом помещении или специализированном шкафу. Решение зависит от технологии АКБ, режима заряда, вентиляции и требований проекта.

Какие аккумуляторы устанавливают в помещении

Требования к месту установки зависят прежде всего от конструкции аккумуляторов.

Открытые свинцово-кислотные аккумуляторы

В открытых батареях, включая аккумуляторы типа OPzS, используется жидкий электролит. Во время заряда возможно выделение водорода и кислорода.

Для таких систем необходимо предусмотреть:

• рассчитанную вентиляцию;
• доступ к каждому элементу;
• защиту пола и конструкций от электролита;
• возможность контроля уровня электролита;
• безопасные проходы;
• подходящие средства индивидуальной защиты.

Герметизированные VRLA-аккумуляторы

К VRLA относятся аккумуляторы AGM, GEL и OPzV. Электролит в них связан в стекловолоконном сепараторе или находится в гелеобразном состоянии.

При штатной эксплуатации значительная часть газов рекомбинирует внутри корпуса. Однако такие батареи нельзя считать полностью герметичными. При перезаряде, перегреве или неисправности зарядного оборудования газ может выйти через регулирующий клапан.

Поэтому применение VRLA не отменяет необходимость оценки вентиляции и контроля температуры.

Зачем нужна вентиляция аккумуляторного помещения

Главная задача вентиляции — не допустить опасного накопления водорода, который может выделяться при заряде свинцово-кислотных аккумуляторов.

Водород легче воздуха, поэтому поднимается вверх и может скапливаться под потолком, в нишах и закрытых конструкциях. При высокой концентрации смесь водорода с воздухом способна воспламениться от искры или электрической дуги.

Вентиляционная система должна:

• обеспечивать расчётный воздухообмен;
• удалять воздух из верхней зоны;
• исключать застойные участки;
• охватывать область размещения батарей;
• не переносить газы в соседние помещения.

Как рассчитывается вентиляция

Нельзя выбирать вентилятор только по площади или объёму комнаты. При расчёте учитывают:

• тип аккумуляторов;
• количество элементов;
• номинальную ёмкость;
• зарядный ток;
• максимальное зарядное напряжение;
• режим эксплуатации;
• параметры зарядного устройства;
• конфигурацию помещения.

Производительность системы должен определять специалист на основании характеристик конкретной батареи.

Естественная и принудительная вентиляция

Естественная вентиляция работает за счёт движения воздуха через приточные и вытяжные отверстия. Принудительная использует вентиляторы и позволяет поддерживать заданный воздушный поток.

Поскольку водород поднимается вверх, вытяжные отверстия обычно размещают в верхней части помещения, а приточные — ниже. При этом необходимо исключить застой воздуха между рядами батарей и под потолочными конструкциями.

На ответственных объектах дополнительно применяют контроль воздушного потока и сигнализацию отказа вентиляции.

Температура в аккумуляторном помещении

Температура влияет на ёмкость, скорость старения и зарядные характеристики свинцово-кислотных батарей.

При охлаждении доступная ёмкость уменьшается. При повышенной температуре ускоряются коррозия и другие процессы старения, из-за чего сокращается срок службы АКБ.

Точный рабочий диапазон необходимо брать из документации конкретной серии Hoppecke.

Почему опасен локальный перегрев

Даже при нормальной средней температуре отдельные элементы могут перегреваться. Причинами становятся:

• близость отопительных приборов;
• горячий воздух от ИБП;
• прямой солнечный свет;
• плохая циркуляция воздуха;
• ослабленные соединения;
• неисправность отдельного элемента;
• неправильное зарядное напряжение.

Воздушные потоки систем отопления и кондиционирования не должны быть направлены только на часть батарейной цепи.

Требования к планировке помещения

Стационарные аккумуляторы имеют значительную массу. Перед монтажом необходимо проверить несущую способность пола с учётом батарей, стеллажей, кабелей и обслуживающего оборудования.

Стеллажи должны:

• соответствовать массе и размерам АКБ;
• быть надёжно закреплены;
• обеспечивать доступ к клеммам;
• не препятствовать циркуляции воздуха;
• позволять заменять отдельные элементы.

Для открытых аккумуляторов необходимо предусмотреть защиту от возможного пролива электролита: стойкое покрытие пола, герметизацию стыков или специальные поддоны.

Электробезопасность

Последовательно соединённая батарея может иметь высокое постоянное напряжение и значительный ток короткого замыкания.

Основные риски:

• замыкание клемм инструментом;
• электрическая дуга;
• перегрев соединений;
• повреждение изоляции;
• ошибка полярности.

Для защиты применяют изолированный инструмент, крышки клемм, маркировку, защитные аппараты и средства индивидуальной защиты. Перед обслуживанием необходимо снять кольца, часы и другие металлические предметы.

Работы под напряжением должны выполнять только подготовленные специалисты.

Что контролировать при эксплуатации

Периодичность контроля определяется инструкцией производителя и регламентом объекта.

Типовые ошибки

К наиболее распространённым ошибкам относятся:

• расчёт вентиляции только по площади комнаты;
• уверенность, что VRLA не требуют воздухообмена;
• размещение вытяжки только в нижней зоне;
• установка батарей рядом с отопительными приборами;
• отсутствие контроля работы вентиляции;
• неправильные настройки зарядного устройства;
• недостаточное пространство для обслуживания;
• монтаж стеллажей без проверки нагрузки на пол;
• отсутствие защиты от электролита.

Заключение

Аккумуляторы, зарядное устройство, вентиляция и помещение должны рассматриваться как единая система. Ошибки при организации места установки могут снизить время автономной работы, сократить ресурс АКБ и повысить эксплуатационные риски.

При выборе стационарных аккумуляторов Hoppecke необходимо учитывать не только требуемую ёмкость, но и температурный режим, доступную площадь, возможности вентиляции, нагрузку на пол и условия обслуживания.

Для подбора решения следует заранее подготовить данные о нагрузке, напряжении системы, требуемом времени автономии и месте установки. Это позволит выбрать подходящую технологию АКБ и учесть требования к помещению до поставки оборудования.
