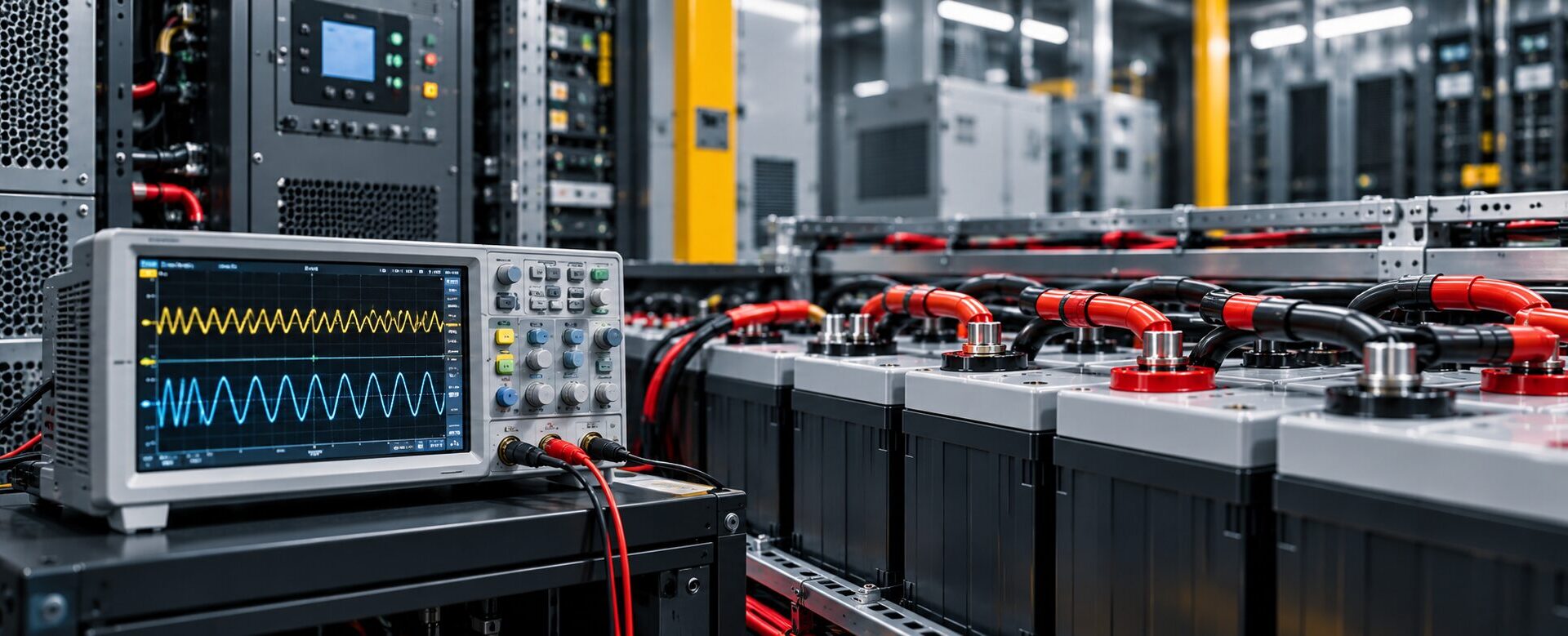

Пульсации напряжения и тока заряда: влияние на промышленные аккумуляторы
Пульсации зарядного напряжения (ripple voltage) — это переменная составляющая, которая накладывается на основное постоянное напряжение зарядного устройства. Она может вызывать переменную составляющую тока через аккумулятор — пульсации зарядного тока (ripple current).
Небольшие пульсации являются нормальной особенностью реальной силовой электроники. Проблема возникает, когда их уровень становится чрезмерным для конкретной батареи и режима работы. Тогда увеличиваются электрические потери, возможен дополнительный нагрев и ускоренное старение АКБ.
Что такое пульсации напряжения и тока заряда
Пульсации напряжения (ripple voltage)
Пульсации напряжения — переменная составляющая напряжения на выходе зарядного устройства или на шине постоянного тока.
Она накладывается на основное постоянное напряжение (DC) и может иметь разную амплитуду и частоту.
Пульсации тока (ripple current)
Пульсации тока — переменная составляющая тока, которая протекает через аккумулятор на фоне основного режима заряда.
Пульсации напряжения и пульсации тока связаны между собой, но это разные параметры: первый характеризует напряжение, второй — ток через батарею.
Откуда появляются пульсации зарядного напряжения
Пульсации возникают при преобразовании переменного сетевого напряжения в постоянное.
На их величину могут влиять:
- схема выпрямителя;
- работа силовых полупроводников;
- качество фильтрации;
- режим нагрузки;
- состояние компонентов зарядного устройства;
- особенности работы ИБП или другого преобразователя.
Сам факт наличия пульсаций не означает неисправность. Важно, находится ли их величина в допустимых пределах.
Почему после выпрямителя напряжение не идеально постоянное
После выпрямления переменного напряжения остаётся переменная составляющая. Фильтры и система управления зарядного устройства уменьшают её, но полностью устранить пульсации в реальной силовой системе невозможно.
Задача исправного зарядного оборудования — поддерживать как среднее напряжение, так и уровень пульсаций в диапазоне, допустимом для батареи.
Как пульсации зарядного тока влияют на аккумулятор
Переменная составляющая тока проходит через внутренний импеданс аккумулятора и создаёт дополнительные потери.
Дополнительный нагрев
Часть электрической энергии преобразуется в тепло. Чем выше переменная составляющая тока, тем больше могут быть дополнительные тепловые потери.
Устойчивый нагрев особенно нежелателен для стационарных батарей, которые длительное время работают в режиме постоянного подзаряда.
Ускорение старения
Если пульсации приводят к повышению рабочей температуры аккумулятора, это становится дополнительным фактором старения.
Для свинцово-кислотных АКБ длительная повышенная температура способна отрицательно влиять на фактический срок службы. Отдельно температурный фактор разобран в статье о влиянии температуры на ёмкость и ресурс.
Влияние на зарядный режим
При значительных пульсациях мгновенные значения напряжения и тока постоянно отклоняются от средних. Это изменяет реальные условия, в которых протекают зарядные электрохимические процессы.
Однако наличие пульсаций нельзя автоматически приравнивать к перезаряду.
Почему пульсации особенно важны в буферном режиме
Промышленная батарея в системе резервного питания может годами оставаться подключённой к зарядному устройству.
Поэтому даже сравнительно небольшое дополнительное воздействие действует длительно. При оценке качества зарядной системы важно учитывать не только среднее постоянное напряжение (DC), но и его переменную составляющую.
Это особенно актуально для ИБП и ЦОД, энергетических объектов и систем оперативного постоянного тока.
Среднее напряжение и пульсации — не одно и то же
Зарядное устройство может показывать правильное среднее напряжение, но при этом иметь повышенные пульсации.
Поэтому нормальное показание обычного вольтметра не всегда означает, что качество постоянного напряжения полностью соответствует требованиям.
При диагностике необходимо отдельно оценивать:
- среднюю составляющую постоянного напряжения (DC);
- переменную составляющую напряжения;
- переменную составляющую тока.
Почему частота пульсаций имеет значение
Аккумулятор имеет частотно-зависимый импеданс. Поэтому одинаковые по амплитуде пульсации на разных частотах могут по-разному взаимодействовать с батареей.
При измерениях важно учитывать частотный диапазон используемого прибора. Нельзя считать разные формы и частоты пульсаций полностью эквивалентными.
Влияние пульсаций на VRLA и батареи с жидким электролитом
VRLA-аккумуляторы
Для AGM, GEL и других VRLA-батарей особенно важны правильный зарядный режим и контроль температуры.
Дополнительный нагрев нежелателен, а чрезмерные зарядные воздействия могут способствовать увеличению газообразования и потере влаги.
Аккумуляторы с жидким электролитом
VLA-батареи также чувствительны к дополнительным электрическим и тепловым потерям. Повышенные зарядные воздействия могут влиять на температуру и газовыделение.
Допустимый уровень пульсаций в обоих случаях следует определять по характеристикам конкретной серии. Например, требования нельзя автоматически переносить между AGM/VRLA-сериями и заливными OPzS.
Могут ли повышенные пульсации указывать на неисправность
Да. Рост пульсаций относительно нормального состояния системы может быть одним из признаков ухудшения работы зарядного оборудования.
Возможные причины:
- неисправность элементов выпрямителя;
- деградация фильтрующих компонентов;
- нарушение работы системы регулирования;
- изменение нагрузки;
- неисправность силовой электроники.
Но по одному показателю пульсаций нельзя точно определить, какой именно компонент неисправен.
Как измеряют пульсации
Измерение напряжения
Для корректной оценки нужен прибор, способный измерять небольшую переменную составляющую (AC) на фоне постоянного напряжения.
Осциллограф
Осциллограф позволяет оценить форму сигнала, амплитуду, частоту и наличие выбросов.
Измерение пульсаций тока
Для измерения переменной составляющей тока используют подходящие токовые датчики, клещи или измерительные шунты с необходимой полосой частот.
Для промышленных систем постоянного тока (DC) такие измерения должны выполнять квалифицированные специалисты с соблюдением требований безопасности.
Действующее значение, амплитуда и размах пульсаций
При оценке пульсаций важно не путать разные способы представления сигнала:
- действующее значение (RMS);
- пиковое значение (peak) — максимальное отклонение;
- размах от минимума до максимума (peak-to-peak).
Сравнивать измерение с техническим требованием можно только в том случае, если используется одинаковая величина и методика.
Что полезно фиксировать при диагностике пульсаций
Чтобы сравнивать состояние системы во времени, в отчёте полезно указывать не только одно число, но и условия измерения:
| Параметр | Зачем он нужен |
| Среднее постоянное напряжение (DC) | Проверка базового зарядного режима |
| Пульсации напряжения (ripple voltage) | Оценка переменной составляющей напряжения |
| Пульсации тока (ripple current) | Оценка переменной составляющей тока через батарею |
| Действующее / пиковое значение / размах (RMS / peak / peak-to-peak) | Чтобы не сравнивать разные способы представления сигнала |
| Частота / спектр | Поскольку импеданс аккумулятора зависит от частоты |
| Нагрузка на выпрямитель | Пульсации могут меняться с режимом работы |
| Температура батареи | Помогает оценить тепловое воздействие |
Такой подход удобен и для последующего поиска причин: изменение пульсаций можно сопоставить с нагрузкой, температурой и состоянием зарядного оборудования.
Какое значение пульсаций считается допустимым
Универсального предела для всех промышленных аккумуляторов нет.
Допустимый уровень зависит от:
- технологии батареи;
- серии и ёмкости;
- частоты;
- температуры;
- зарядного режима;
- характеристик зарядного устройства.
Поэтому нельзя использовать одно значение в амперах или процентах для всех OPzS, OPzV, AGM, GroE или других типов АКБ.
Что делать при повышенных пульсациях
Если уровень пульсаций заметно вырос, необходимо:
- Повторить измерение подходящим прибором.
- Сравнить результат с предыдущими данными.
- Проверить требования документации АКБ.
- Измерить температуру батареи.
- Проверить среднее зарядное напряжение.
- Оценить работу зарядного устройства при разных нагрузках.
- При подтверждённом отклонении провести диагностику выпрямителя.
Частые вопросы
Что такое пульсации зарядного тока (ripple current)?
Это переменная составляющая тока, протекающая через аккумулятор на фоне основного постоянного режима заряда.
Вредны ли любые пульсации?
Нет. Небольшая переменная составляющая характерна для реального зарядного оборудования. Значение имеет её величина, частота и длительность воздействия.
Может ли напряжение быть нормальным, а пульсации — слишком высокими?
Да. Среднее постоянное напряжение (DC) и его переменная составляющая являются разными параметрами.
Как узнать допустимый уровень пульсаций?
Его необходимо определять по документации конкретной серии аккумуляторов и зарядного оборудования.
Вывод
Пульсации напряжения (ripple voltage) и тока (ripple current) — важные параметры качества зарядного режима промышленной батареи. Чрезмерная переменная составляющая может создавать дополнительные потери и нагрев, а длительный перегрев способен ускорять старение АКБ.
При эксплуатации аккумуляторов HOPPECKE следует контролировать не только среднее зарядное напряжение, но и качество постоянного напряжения (DC). Базовые причины влияния зарядного устройства на срок службы разобраны в статье «Как зарядное устройство влияет на срок службы промышленной аккумуляторной батареи». Допустимый уровень пульсаций необходимо определять по характеристикам конкретной серии батарей и зарядного оборудования.
