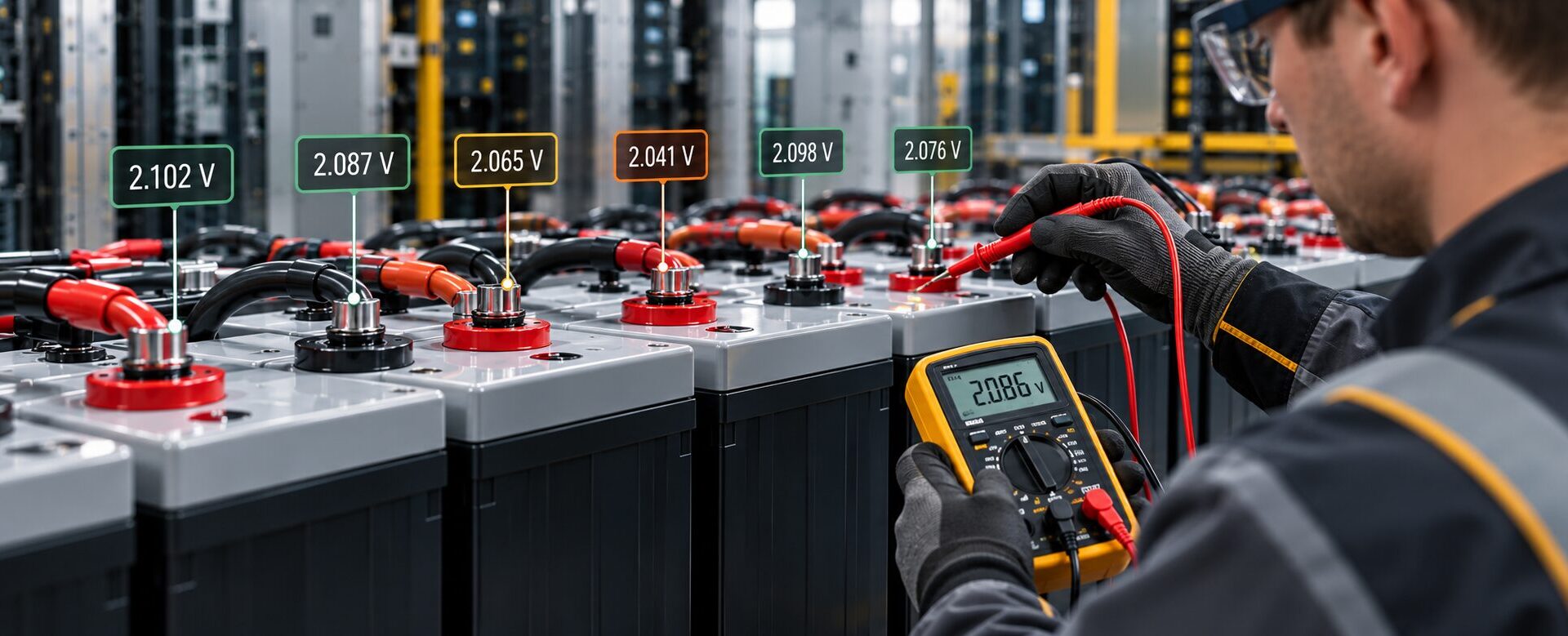

Разбалансировка аккумуляторной батареи: почему элементы имеют разное напряжение и что с этим делать

Разбалансировка аккумуляторной батареи — это устойчивое различие электрических параметров отдельных элементов или блоков одной батарейной цепи. Чаще всего она проявляется разницей напряжений, внутреннего сопротивления, температуры или поведения под нагрузкой.

Небольшое разовое отличие по напряжению не обязательно означает неисправность. Важно оценивать величину разброса, его динамику и условия, в которых проводились измерения.

Что такое разбаланс аккумуляторной батареи

В последовательной цепи через все элементы проходит один и тот же ток, но их фактическое состояние может отличаться.

Если один элемент имеет меньшую ёмкость, повышенное внутреннее сопротивление или другую степень заряда, он может быстрее остальных достигать предельного состояния при разряде.

При этом общее напряжение всей батареи иногда выглядит нормальным. Поэтому оценивать промышленную АКБ только по суммарному напряжению недостаточно.

Почему элементы одной батареи имеют разное напряжение

Причин может быть несколько.

Разная степень заряда

Отдельные элементы могут находиться в неодинаковом состоянии заряда. Это возможно после неполного заряда, разряда или при различиях в характеристиках самих элементов.

Разная фактическая ёмкость

С возрастом аккумуляторы деградируют не абсолютно одинаково. Один элемент может раньше потерять часть доступной ёмкости и начать быстрее проседать под нагрузкой.

Разное внутреннее сопротивление

Элемент с повышенным внутренним сопротивлением имеет большее падение напряжения при прохождении тока. Поэтому под нагрузкой его напряжение может снижаться сильнее, чем у остальных.

Разная температура

Температура влияет на электрохимические процессы, ёмкость и внутреннее сопротивление. Если отдельные элементы находятся в разных температурных условиях, их электрические параметры тоже могут отличаться.

Проблемы с соединениями

Ослабленные, загрязнённые или корродированные контакты создают дополнительное сопротивление. В результате проблема может выглядеть как неисправность аккумулятора, хотя причина находится в перемычке или соединении.

Нормально ли небольшое различие напряжений

Небольшой разброс может наблюдаться и у исправной батареи. Универсального значения, которое можно считать допустимым для всех аккумуляторов, нет.

Оценивать нужно:

• технологию АКБ;
• режим работы;
• температуру;
• возраст батареи;
• динамику показателей;
• требования конкретной серии.

Если различие со временем растёт, это является поводом для дополнительной диагностики.

Почему один элемент сильнее проседает под нагрузкой

Напряжение покоя не всегда показывает реальное состояние аккумулятора.

Сильная просадка под нагрузкой может быть связана с:

• снижением фактической ёмкости;
• ростом внутреннего сопротивления;
• плохим контактом;
• недозарядом;
• локальным перегревом;
• другими процессами деградации.

Поэтому нагрузочная проверка обычно информативнее одиночного измерения напряжения без нагрузки. Сами методы проверки промышленной батареи подробнее собраны в статье о диагностике АКБ.

В каком режиме сравнивать напряжения элементов

Сравнивать значения корректно только в одинаковых условиях. Напряжение одного и того же элемента в покое, в режиме постоянного подзаряда и под нагрузкой — это разные диагностические точки.

Полезно фиксировать как минимум:

Главную ценность имеет не разовое число, а сопоставимая история измерений по одной методике.

Чем опасна разбалансировка

В последовательной батарейной цепи слабый элемент способен ограничивать работу всей системы.

Возможные последствия:

• сокращение времени автономной работы;
• более раннее достижение конечного напряжения;
• увеличение различий между элементами;
• неравномерное поведение при заряде;
• снижение надёжности резервного питания.

Разбаланс не всегда означает немедленный отказ, но устойчивое увеличение разброса нельзя игнорировать.

Как определить разбалансировку

Измерить напряжение каждого элемента

Сравнивать значения необходимо в одинаковых условиях и при одном режиме работы батареи.

Проверить батарею под нагрузкой

Важно определить, какие элементы проседают сильнее остальных.

Сравнить внутреннее сопротивление

Наиболее полезна не единичная цифра, а динамика показателя и сравнение одинаковых элементов.

Проверить температуру

Необычно горячий или холодный элемент требует внимания.

Осмотреть соединения

Следует проверить выводы, перемычки, контакты и признаки локального нагрева.

Сравнить данные с предыдущими измерениями

История параметров позволяет понять, является ли отклонение случайным или устойчиво развивается.

Почему общего напряжения батареи недостаточно

Общее напряжение — это сумма напряжений всех последовательно соединённых элементов.

Если один элемент показывает меньшее значение, а другой — большее, суммарное напряжение может оставаться близким к ожидаемому.

Поэтому для диагностики промышленной батареи важно контролировать отдельные элементы, а не только всю цепь.

Можно ли выровнять напряжение аккумуляторов

Иногда различия могут уменьшиться после устранения внешней причины или восстановления корректного зарядного режима. При этом нельзя произвольно повышать зарядное напряжение всей цепи ради одного «слабого» элемента: допустимый режим определяется технологией и документацией производителя. Влияние зарядного оборудования на ресурс подробно разобрано в отдельном материале.

Однако выравнивание напряжения не устраняет необратимую деградацию.

Если элемент потерял фактическую ёмкость или его внутреннее сопротивление значительно изменилось из-за старения, одной корректировкой заряда проблему решить нельзя.

Нужно ли менять слабый элемент

Само отличие по напряжению ещё не является достаточным основанием для замены.

Дополнительной оценки требуют случаи, когда одновременно наблюдаются:

• постоянная просадка под нагрузкой;
• устойчивый рост внутреннего сопротивления;
• снижение ёмкости;
• локальный перегрев;
• физические повреждения;
• неудовлетворительные результаты контрольных испытаний.

Решение принимается по совокупности параметров.

Нужно ли менять всю батарею

Не всегда. Возможность заменить один элемент зависит от возраста всей цепи, состояния остальных аккумуляторов и совместимости нового элемента со старыми.

Если вся батарея уже имеет выраженную деградацию, замена одного элемента может дать только временный эффект. Дополнительные признаки окончания ресурса собраны в статье «Когда нужно менять промышленную аккумуляторную батарею».

Поэтому перед частичной заменой необходимо оценить всю систему.

Основные причины разбаланса

Как предотвратить развитие разбаланса

Для промышленной батарейной системы важно:

• соблюдать правильный зарядный режим;
• контролировать температуру;
• проверять межэлементные соединения;
• фиксировать напряжение отдельных элементов;
• отслеживать внутреннее сопротивление;
• сравнивать параметры в динамике;
• своевременно диагностировать элементы с устойчивыми отклонениями.

Частые вопросы

Почему у аккумуляторов в одной цепи разное напряжение?

Причиной могут быть различия в степени заряда, ёмкости, внутреннем сопротивлении, температуре или состоянии соединений.

Какой разброс напряжений считается нормальным?

Универсального значения нет. Допустимый разброс зависит от технологии, режима эксплуатации и требований конкретной серии.

Может ли плохая перемычка выглядеть как неисправность аккумулятора?

Да. Повышенное сопротивление соединения может вызывать дополнительное падение напряжения и нагрев.

Нужно ли сразу менять элемент с меньшим напряжением?

Нет. Сначала необходимо проверить его под нагрузкой, оценить внутреннее сопротивление, температуру, соединения и состояние всей батареи.

Вывод

Разбалансировка аккумуляторной батареи — это устойчивое различие состояния отдельных элементов, а не просто разовая разница напряжений.

Причина может быть связана с ёмкостью, внутренним сопротивлением, температурой, зарядным режимом или плохими соединениями. Для стационарных систем такие отклонения особенно важно контролировать в батареях из большого числа 2-вольтовых элементов, например OPzS grid | power VL иOPzV grid | power VR L. Поэтому промышленную батарею необходимо диагностировать поэлементно и в динамике.

Если отдельные элементы HOPPECKE стабильно отличаются от остальных или сильнее проседают под нагрузкой, необходимо оценить состояние всей цепи и только после этого принимать решение об обслуживании или замене.
